| Ozonic
- Produkte: |
|
|
Im Laufe der Jahre haben wir die Entwicklung der
einzelnen OZONIC - Typen den Erfordernissen des Marktes in
aller Welt angepasst.
Die einzelnen Typen unterscheiden sich durch ihre
unterschiedliche Leistungsfähigkeit, was die Ozonproduktion
[g O3 / h] und was die Aufbereitungsleistung des zu behandelnden
Wassers betrifft [ m3 / h].
Auf dem Markt haben sich 2 Leistungstypen in zwei
unterschiedlichen Ausführungsformen durchgesetzt.
Ausführungsform A/S = OZONIC - Anlage-Stationär
Ausführungsform A/M = OZONIC - Anlage-Mobil
Die Ozonleistung der jeweiligen Typen kann dem Bedarf jeder
einzelnen Applikation angepasst werden.
Alle OZONIC - Anlagen werden mit integrierter
Einsatzgasaufbereitung geliefert (Lufttrocknung,
Sauerstoffseparation).
Zusätzlich sind die OZONIC - Anlagen mit Wasserumwälzpumpe,
|
|
sowie mit dem Ozoneintragssystem (Wirkungsgrad ≥
80 %) und einer Ozonkontrollautomatik ausgerüstet.
Darüber hinaus gibt es projektbezogene Ausführungen,
welche ganz bestimmten Aufgabenbereichen zugeordnet sind.
Beispielsweise im Bereich Lebensmittelindustrie
(Fleischverarbeitende Betriebe, Großbäckereien, Großküchen,
Molkereibetriebe, Obst-Gemüseverarbeitung,
Raffinerie-Abwasser, Kühlkreisläufe, Flotationsanlagen) In
diesen Bereichen können Ozonmengen bis 600 g O3/h
erforderlich werden.
Weiterhin werden Sonderausführungen hergestellt, welche den
Erfordernissen der jeweiligen Problemstellung angepasst sind.
Die Wasseraufbereitung - Wasserbehandlung erfolgt bei allen
OZONIC - Anlagen kontrolliert und zwar über die eigens hierfür
entwickelte Ozonkontrollautomatik.
Unsere Technologieberater entwerfen diese Sonderausführungen
zusammen mit dem jeweiligen Kunden vor Ort.
|
|
| ________________________________________ |
|
|
Die
Behandlung, das Aufbereiten von Wässern mit OZONIC -
Geräten - Anlagen muss kontrolliert erfolgen.
Das heißt, es muss eine Messmöglichkeit eingesetzt
werden, welche unmittelbar und permanent eine Auskunft
über die derzeitige Wasserqualität, den
Aufbereitungsgrad erteilt.
Eine brauchbare Möglichkeit ist die Bestimmung des
Redox - Potentials des mit OZONIC - behandelten Wassers.
Diese
Methode ersetzt nicht die erforderliche mikrobiologische
|
|
Kontrolle
des Trinkwassers oder die Bestimmung des CSB / BSB - 5
Wertes bei Brauch- oder Abwässern.
Die
Bestimmung des Redox - Potentiales, gemessen in mV kann
nur ein Richtungshinweis sein.
Auf Basis dieser Messung wurde unsere
"OZONKONTROLLAUTOMATIK" entwickelt.

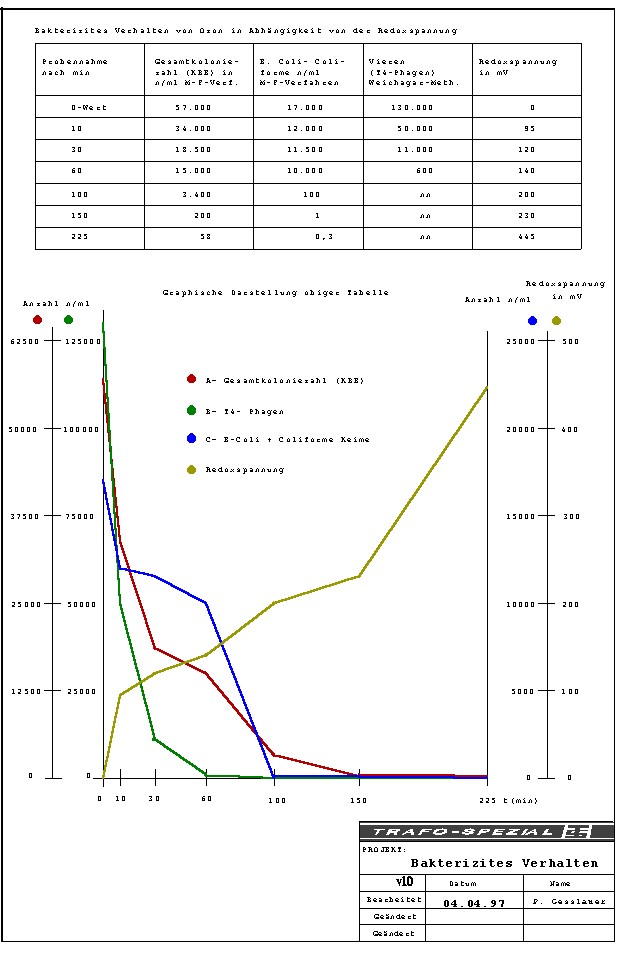

Zwei Beispiele sollen hier genannt werden, über die
Zuverlässigkeit dieser Meßmethode, welche durch die
Firma Trafo - Spezial in Zusammenarbeit mit der Uni -
Kassel durchgeführt wurden.
|
|
|
|
|
|
|
|
|
|
| ________________________________________ |
|
|
Ozon
ist ein sauberes Desinfektions-Oxidationsmittel.
Ozon
ist, unter Beachtung der zugelassenen Konzentrationen
desinfizierender, oxidierender Chemikalien, besser und
schneller in der Lage, Wasserinhaltsstoffe in ihre höchste
Oxidationsstufe zu überführen,
|
|
Bakterien
sicher abzutöten und Viren zu inaktivieren, als jedes
Chemikal.
Es
entstehen keine toxischen Reaktionsprodukte.

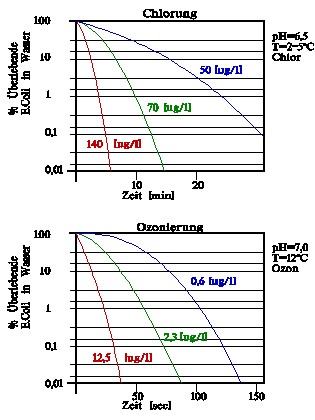

Vergleichende
Versuche welche durchgeführt wurden, geben Aufschluss
über die erforderlichen Ozonmengen und die
Reaktionsgeschwindigkeit.
|
|
|
 |
| ________________________________________ |
|
|

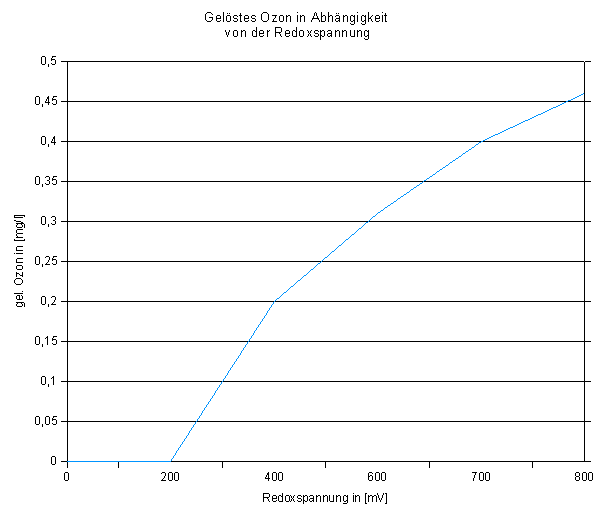

Die in sauberem Leitungswasser lösbare Ozonmenge
in Abhängigkeit von der Temperatur zeigt folgende
Tabelle.
|
|
Ebenfalls ist zu erkennen, wie sich in Abhängigkeit
von der im Wasser gelösten Ozonmenge die Redox -
Spannung verhält.
|
|
T
[°C]
|
15
|
15
|
15
|
15
|
15
|
|
Redoxspannung
[mV]
|
200
|
400
|
600
|
700
|
800
|
|
Gelöstes
Ozon [mg/l]
|
0
|
0,2
|
0,31
|
0,4
|
0,46
|
|
|
|
 |
| ________________________________________ |
|
| Beim
Therapieren von wässrigen Lösungen mit Ozon, sowie bei
der Herstellung ausreichender Mengen Ozon sind drei
Bedingungen gleichbedeutend zu beachten. |
|
Einsatzgas
- Aufbereitung |
| Ozon
- Erzeugung |
| Ozon
- Einbringung |
|
|
|
| Alle
drei Bedingungen sind in den OZONIC - Anlagen integriert
und sorgfältig aufeinander abgestimmt |
|
Eine
ebenfalls integrierte "OZONKONTROLLAUTOMATIK"
überwacht und regelt den gesamten Aufbereitungsablauf. |
|
| ________________________________________ |
|
|
Alle OZONIC - Produkte, Geräte und
Anlagen, unterliegen einer strengen Fertigungskontrolle.
Kein Produkt verlässt das Haus, bevor dieses
nicht einer sorgfältigen Endkontrolle unterzogen wurde und bevor diese nicht
mindestens einen Probelauf von 2 h überstanden haben.

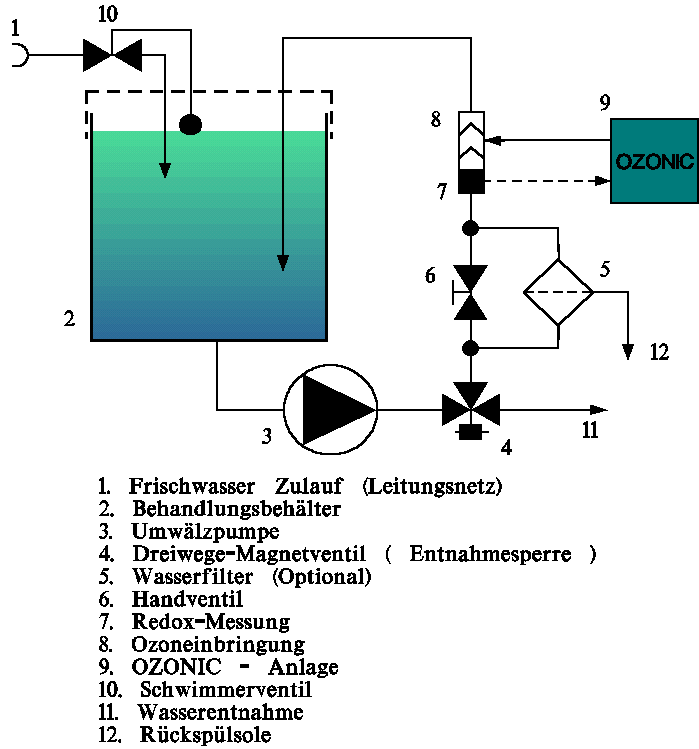

Die Wasserbehandlung nach dem OZONIC - SYSTEM
- GESSLAUER erfolgt grundsätzlich im Kreislauf, gleichgültig ob Trinkwasser,
Brauch-, Prozesswasser oder Abwasser behandelt werden soll.
Nur bei im Kreislauf geführtem Wasser kann
ein optimaler Ozoneintrag erfolgen und kann die Wasserqualität über unsere
Ozonkontrollautomatik geregelt werden.
|
 |
|
|
Die Wasserqualität, die Menge Ozon, welche
sich in gelöster Form im zu behandelnden Wasser befinden soll, kann durch einen
Soll- / Istwertvergleich vorbestimmt werden (Sollwertregler).
Die gelöste Ozonmenge im Wasser, das Redox -
Potential gemessen und angezeigt in mV ist für die verschiedenen Wässer
unterschiedlich.

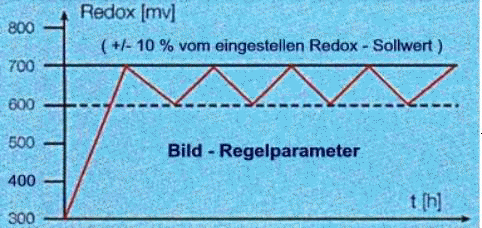

Nach Einstellung des Redox - Sollwertes wird
die Wasserqualität, der Eintrag der Ozonmenge durch die Ozonkontrollautomatik
automatisch geregelt. Daraus ergibt sich ein Regelparameter von +/- 10% vom
eingestellten Sollwert.
|
|
 |
| ________________________________________ |
|
 |
|

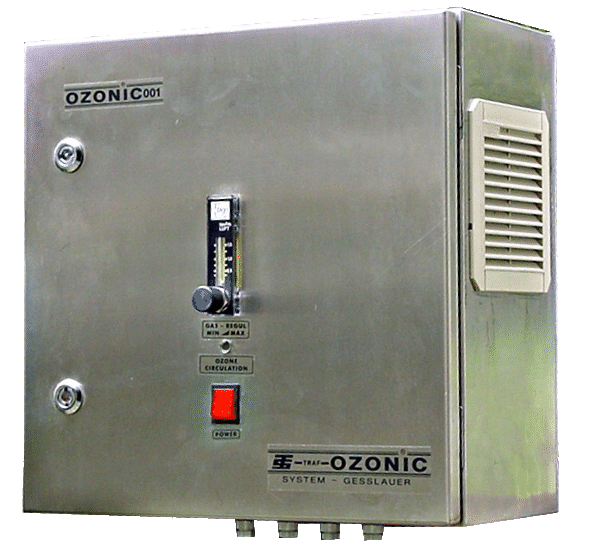

OZONIC - 001
|
|
 |
|
Typischer Anwendungsfall einer OZONIC - 001
zur Wasserbehandlung.
Das OZONIC - 001 -Gerät ist ein hochwertiges Gerät, das in kleinen
Anwendungsgebieten mit geringem Ozonbedarf zum Einsatz kommt, wie zum Beispiel
als Labor - Gerät oder zur Haushalts - Trinkwasserdesinfektion mit ca. 10 m3/d
Wasserbedarf pro Tag.
Wobei sämtliche Zusatzaggregate wie Wasserumwälzpumpe, Injektor etc.
separat installiert werden müssen.
|
| ________________________________________ |
|
 |
|

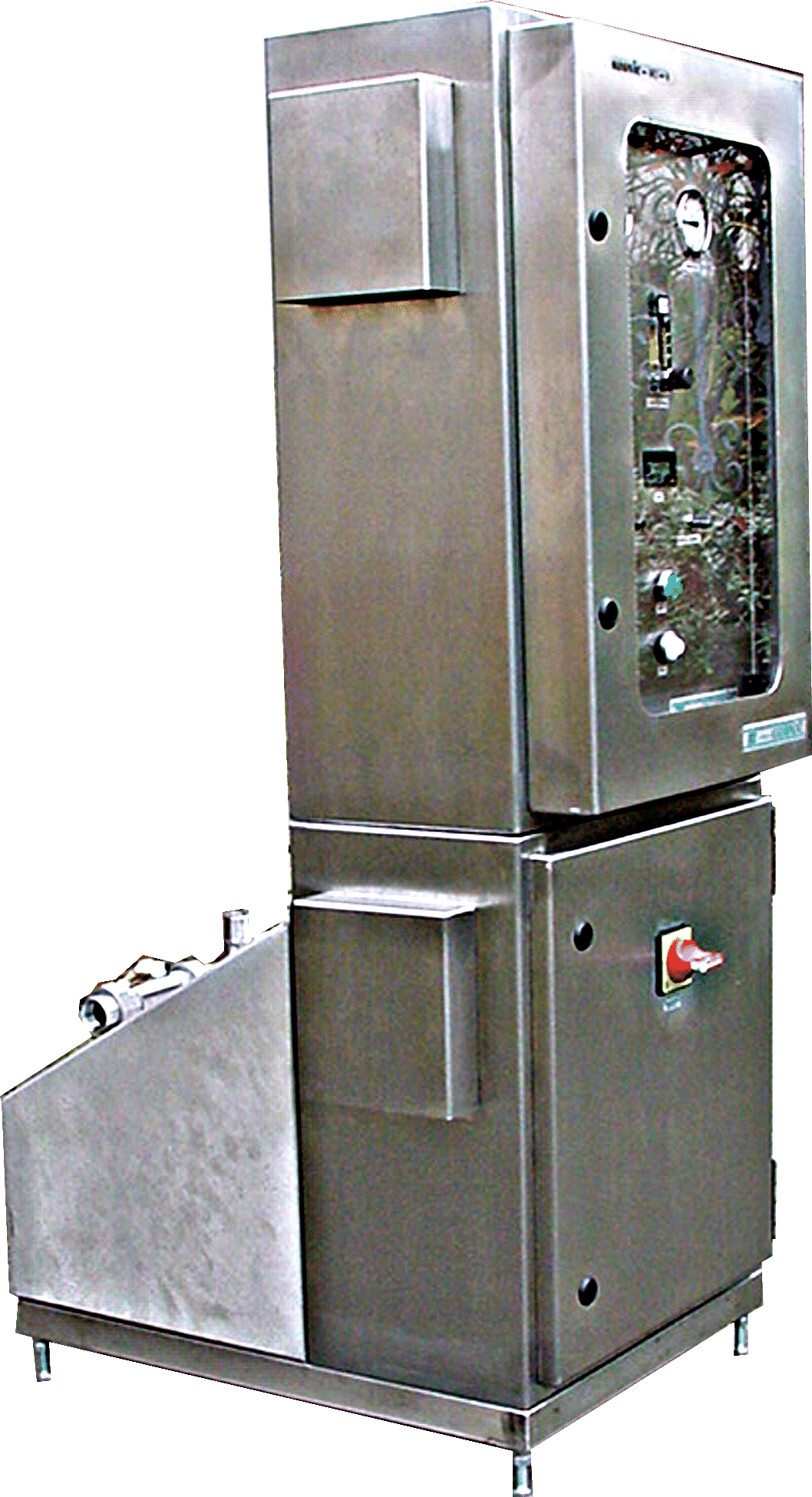

| OZONIC -
002 |
|
|
Bei
dem Gerät OZONIC - 002 sind alle zur Ozonproduktion
relevanten
Funktionsgruppen bereits integriert.
Das
Gerät kann ohne zusätzliche Aufbauten direkt im Dauerbetrieb
an ein bestehendes Wasserumwälzsystem angeschlossen werden.
Es muss lediglich für ein geeignetes Ozoneintragssystem
(Injektor) gesorgt werden, welches ebenfalls zu unserem
Liefersystem gehört.
Der
gewünschte, erforderliche Redoxwert kann mithilfe des
Sollwertrglers (Soll - Istvergleich) eingestellt werden.
|
| ________________________________________ |
|
OZONIC
- 003 - M - ..........
|
|

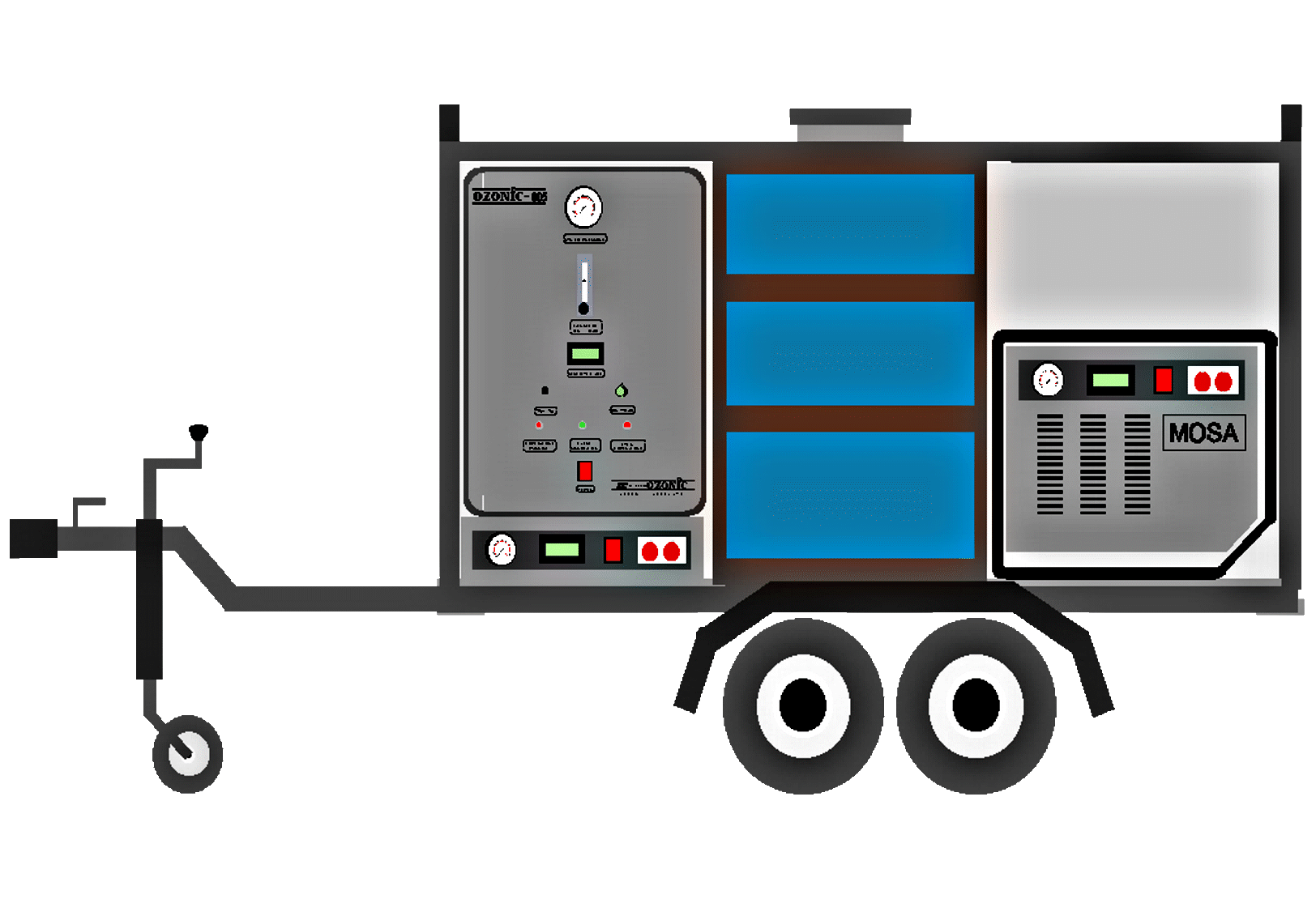

Die
OZONIC - 003 - M - ........ besteht aus einer kompletten
Wasseraufbereitungsanlage, aufgebaut auf einen 2 -
Achsanhänger.
Sie
eignet sich besonders zur mobilen
Trinkwasseraufbereitungsanlage für Katastrophenfälle, für
militärische Zwecke, für temporär bestehende Baustellen
oder Arbeitscamps oder einfach zum mobilen Einsatz.
|
|
 |
|
|
Folgende
Aggregate sind auf der mobilen OZONIC - Anlage aufgebaut:
1.
OZONIC - Anlage mit integrierter Ozonkontrollautomatik
2.
Stromaggregat 230 V / 50 Hz / 3 A
3.
Bedienpanel
4.
500 l Wassertank
5.
Ansaug - Umwälz - Förderpumpe
6.
Diverse Filtereinheiten
Der
Anhänger kann an jede handelsübliche Anhängerkupplung
angehängt werden.
Die
Trinkwasseraufbereitungsleistung beträgt je nach
Rohwasserqualität 500 bis 1.000 l pro Stunde. |
